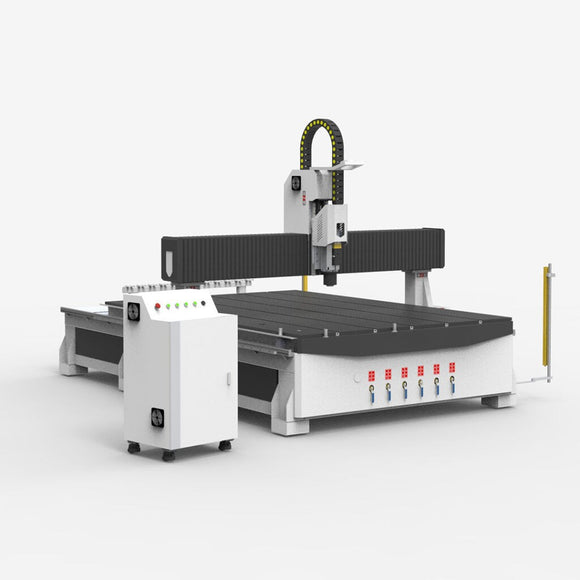

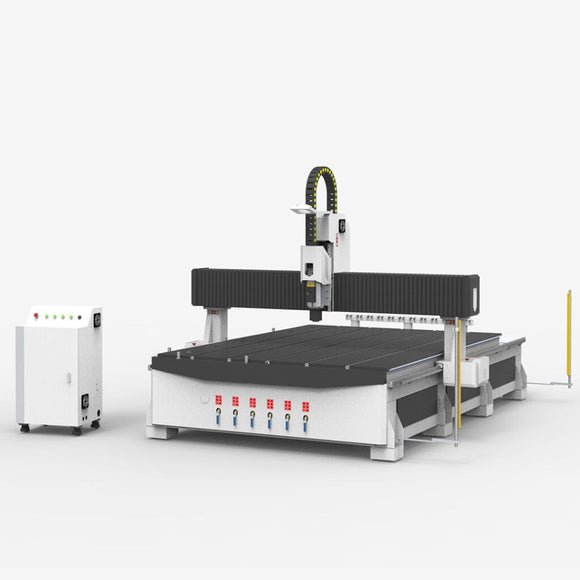

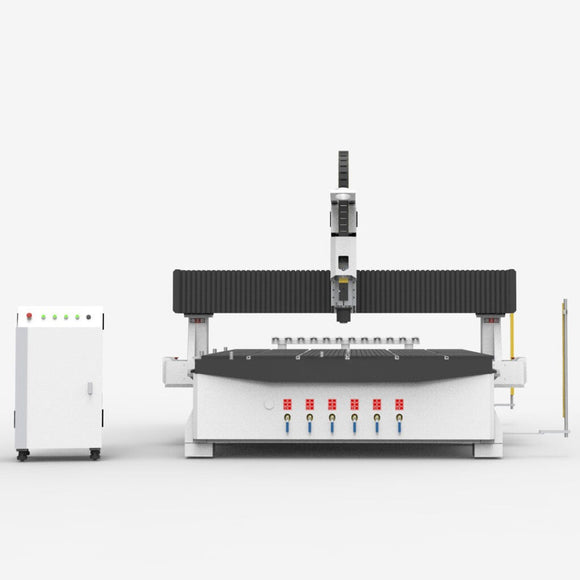

INDUSTRY 2.0 serija yra absoliuti revoliucija CNC valdomų frezavimo staklių kategorijoje.
Kiekviena šios serijos mašinų detalė suprojektuota atsižvelgiant į gamintojų reikalavimus, kuriuose esminę reikšmę turi patikimumas, našumas bei apdirbimo tikslumas. Tai serija, kuri sujungia pramoninę gamybos kokybę su pažangia automatika ir stabilia baze, dėka ko puikiai tinka tiek serijinei pramoninei gamybai, tiek vienetinei.
Sustiprinta HEAVY DUTY konstrukcija, keturios pilnos AC servo pavaros – kiekviena 1500 W galios, preciziškos planetinės pavarų dėžės, 9 kW elektrosvelenas su keraminiais guoliais bei automatinis įrankių keitimas – visa tai sudaro darnią darbo platformą, kuri realiai didina gamybos proceso efektyvumą.
INDUSTRY 2.0 yra labiausiai industrializuota CNC mašinų serija savo kainų segmente, leidžianti eksploatuoti daugiapamainiu režimu.

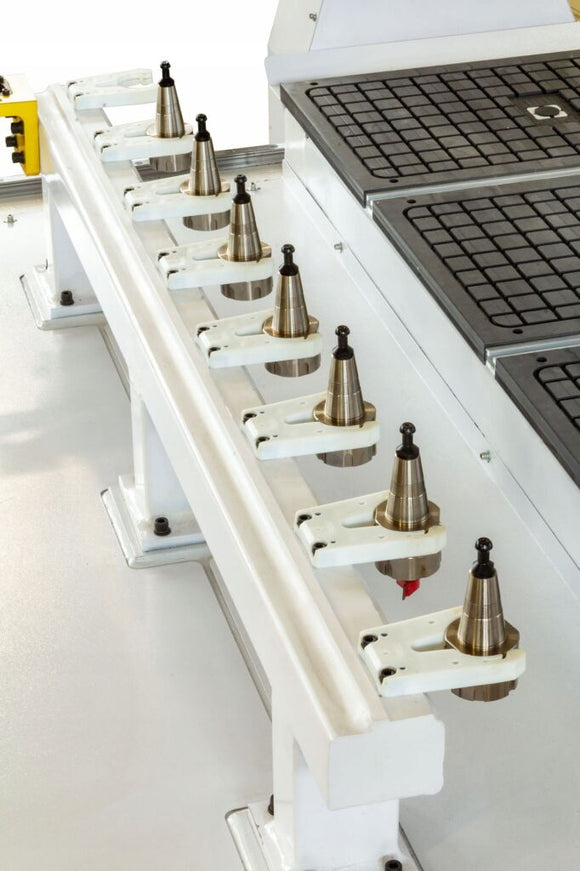

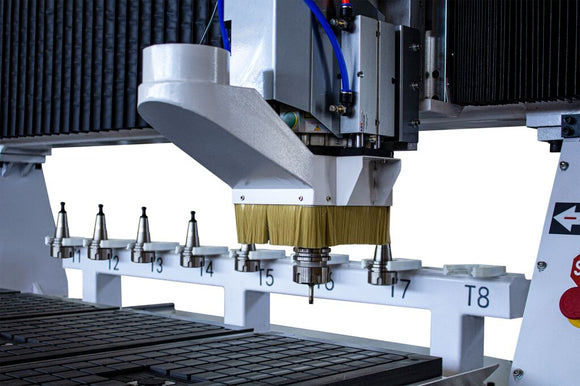

ATC – automatinis įrankių magazinas
Mašina aprūpinta linijiniu automatiniu įrankių keitimo (ATC) magazinu, talpinančiu 12 pozicijų.
Sistema leidžia dinamiškai keisti įrankius be poreikio sustabdyti apdirbimo ciklą ar rankinio operatoriaus įsikišimo, kas ženkliai didina gamybos efektyvumą ir sutrumpina užsakymų realizavimo laiką. Integruotas įrankio pozicijos atpažinimo mechanizmas ir jo verifikacija apdirbimo ciklo metu užtikrina be klaidų sudėtingų programų, apimančių daug operacijų – tokių kaip paviršiaus planavimas, gręžimas, grubusis ir baigiamasis apdirbimas – vykdymą. INDUSTRY 2.0 ATC serijos CNC frezavimo staklės gali apdoroti platų medžiagų ir technologijų spektrą be darbo pertrūkių.
HEAVY DUTY konstrukcija
INDUSTRY 2.0 serija suprojektuota HEAVY DUTY konstrukciniame variante, skirtame intensyviai pramoninei eksploatacijai. Mašinos korpusas pagamintas iš plieninių profilių, kurių sienelių storis siekia net 10 mm, kas garantuoja išskirtinį standumą ir atsparumą mechaninėms deformacijoms. Visa konstrukcija suvirinama kontroliuojamomis sąlygomis, o po to atliekamas terminis įtempių pašalinimo procesas, redukuojantis vidinius įtempius, susidariusius dėl terminio apdorojimo ir suvirinimo. Tik po šio etapo rėmas perkeliamas į didelio gabarito CNC apdirbimo centrus, kur atliekamas tikslus visų bazinių paviršių ir montavimo taškų frezavimas. Tokia technologinių procesų seka tiesiogiai užtikrina geometrinį stabilumą, atsparumą vibracijoms ir aukštą viso mechanizmo tikslumą daugelį eksploatacijos metų.
HEAVY DUTY konstrukcija pasižymi tankesniu nei standartinis skersinių profilių išdėstymu, kurie sudaro darbinio stalo atramą – tai garantuoja atsparumą darbinio stalo deformacijoms net intensyviai apdorojant sunkius ir didelio gabarito medžiagų ruošinius. HEAVY DUTY variantas apima ir judančios portalo atramas, kurios suprojektuotos iš naujo, atsižvelgiant į storesnes plienines sieneles ir didesnį tvirtinimo kontaktinį plotą, kas užtikrina ženkliai aukštesnį tikslumą daugiaašiam darbui, lankų įveikimui ir dinaminiams pagreitinimams.
|
TECHNINIAI DUOMENYS:
|
|
Darbiniai matmenys:
|
2100 x 3000 x 300 mm
|
|
X ašies greitis:
|
40 m/min
|
|
Y ašies greitis:
|
40 m/min
|
|
Z ašies greitis:
|
25 m/min
|
|
Darbinis greitis:
|
0–25 m/min
|
|

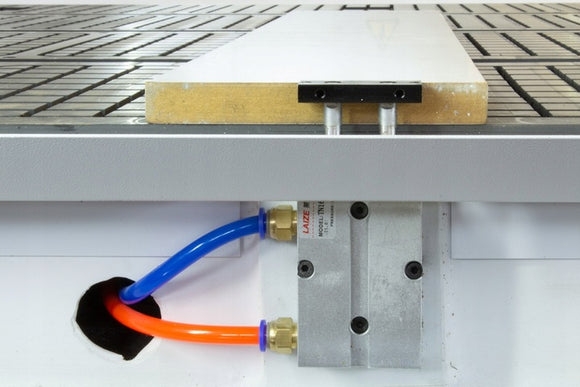

Darbinio stalo tipas:
|
hibridinis, t. y. vakuumo adsorbcija + mechaninės kreipiamosios
|
|
Programinė skiriamoji geba:
|
0,01 mm
|
|
Mechaninė skiriamoji geba:
|
0,04 mm
|
|
Pavara:
|

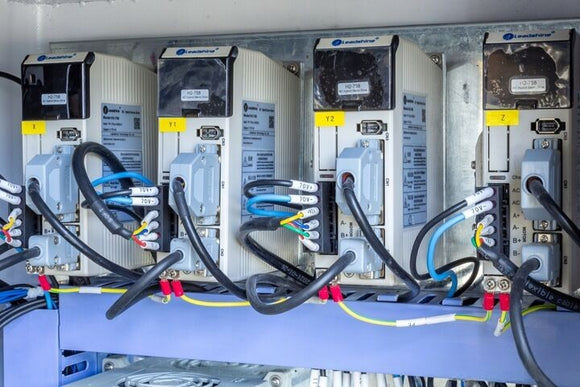

Pilnos Leadshine AC servo pavaros 1500 W galios su aukštu laikymo sukimo momentu (dviguba Y ašyje)
|
|
Pavaros perdavimas:
|
Tiksliausi planetinei reduktoriai NIDEC SHIMPO
|
|
Judėjimo sistema:
|
PMI 30 mm linijinės kreipiamosios ir vežimėliai kartu su helikalinėmis kreivėmis krumplinėmis juostomis, užtikrinančiomis maksimalų kontaktinį plotą
|
|

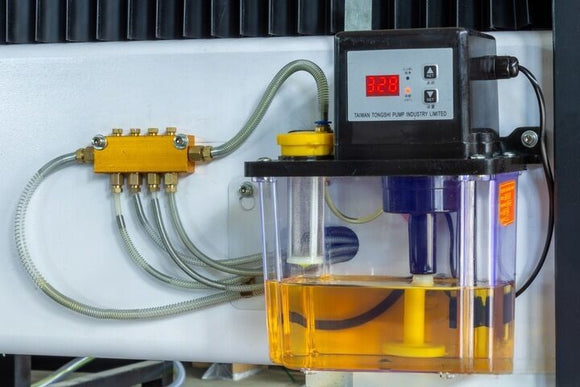

Kreipiančiųjų tepimo sistema:
|
Automatinė
|
|
Įrankio ilgio matavimo sistema:
|
Automatinė
|
|

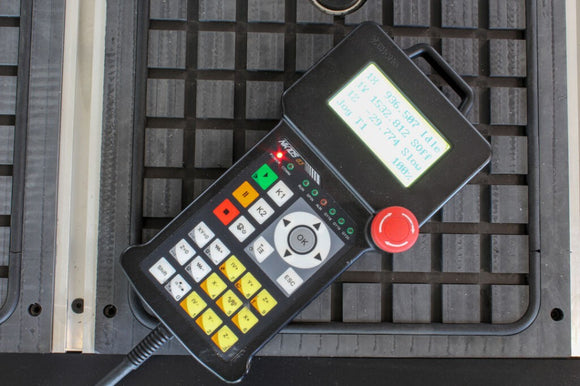

Valdymo sistema:
|
Valdiklis NK-105 G3
|
|
CAD/CAM programinė įranga:
|
Vectric Cut 2D PRO Nesting
|
|
Laidinė sistema:
|
Priešgaisrinė, pritaikyta lenkimui ir apsaugota nuo deformacijų
|
|
Vakuuminiu zonu skaičius:
|
6
|
|
Įrankių dėtuvė:
|
12 vietų
|
|
Frezavimo velenas:
|
9 kW, 24 000 aps./min su pilnu keraminiu guoliavimu |
| Veleno sukimosi greitis: |
24 000 aps./min
|
|
Vakuuminis siurblis:
|

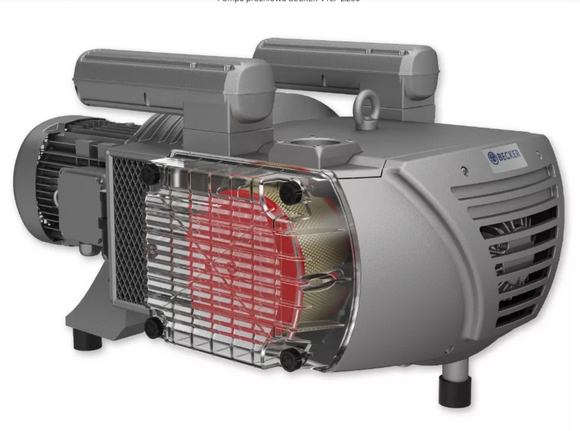

1 vnt. Becker Vokietijos gamintojo 5,5 kW 250 m³/h siurblis
|
|
|

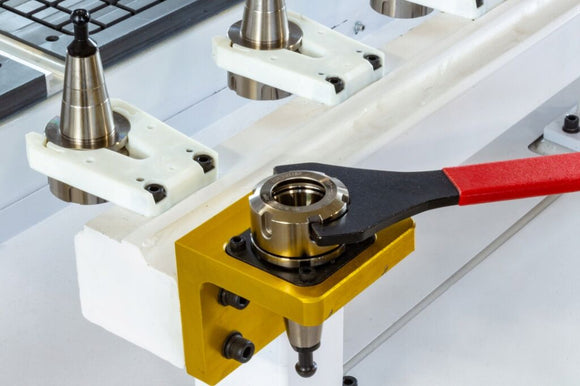

12 vnt. ISO30 įrankio laikiklių
|
|
Įtampa:
|
3P 380V 50Hz
|
|
Svoris:
|
3000 kg
|
|
Įrenginio matmenys:
|
4835 / 2900 / 2205 mm
|
