CNC apdribimo centras HOLZ-HER EPICON 7235


Kaina:
Pardavimo kaina€0,00

Aprašymas


Pristatome, paleidžiame ir atliekame apmokymus visoje Lietuvoje.

Dėl gamybos ir pristatymo laiko skambinkite abra rašykite nurodutu el.paštu.

Dėl kainos pasiūlymo taip pat kreipkitės nurodytu mobiliuoju numeriu arba el.paštu.

Kodėl Turėtum Pasirinkti Mus?

Mes pasirūpinsime saugiu pervežimu, bei apdrausime įrengimą! Jei kas nors nutiks įrengimui pervežimo metu, mes už tai atsakysime.

Pristatymas iki pat jūsų gamyklos!

Draugiškas klientų aptarnavimas, kuris visada noriai ir nuoširdžiai jums padės!

Aptarnaujame ir naudotus įrengimus.

Visos naudotos staklės praėjusios serviso apžiūrą yra veikiančios ir paruoštos darbui, mūsų specialistai padės jums visais klausimais. Naujiems įrengimams užtikriname garantinį ir po garantinį servisą.

Apie Įrenginį:

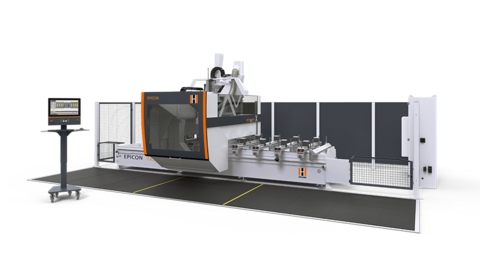

EPICON 5 ašių C-N-C atveria naujus horizontus jūsų kūrybiškumui.

Stakliu apdirbimo ilgis nuo 3680 iki7280 mm X kryptimi ir 1650 apdirbimo plotis. Ekstremalus apdirbimo aukštis, tikras 300 mm nuo viršutinio vakuuminio paduko krašto su didele 565mm Z eiga, užtikrina pakankamą atstumą net ir sudėtingiems ruošiniams.

Optimizuota portalinio tiltelio ir staklių kolonos konstrukcija suteikia optimalų pagrindą absoliučiai tiksliai ir nepriekaištingai frezuoti ruošinius ir tuo pačiu leidžia pasiekti ekstremalų pagreitį ir frezavimo greitį.

Be to, yra didelio tikslumo servo pavaros, nesusidėvinčios jungtys ir padengtos tikslios linijinės kreipiančiosios, kurioms HOLZ-HER suteikia 10 metų garantiją.

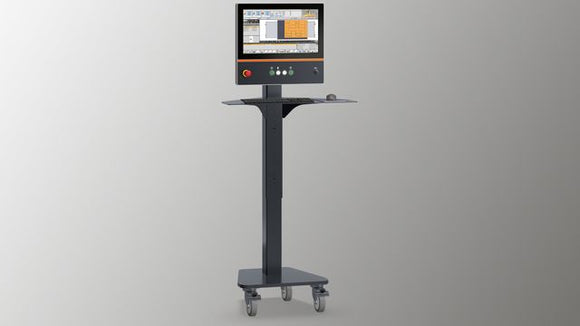

CAMPUS mašinos valdymas
5 ašis
Efektyvus apdirbimo aukštis iki 300 mm
10 metų garantija visoms linijinėms kreipiančiosioms
Apdirbimas X kryptimi: iki 7280 mm
Tvirtas portalo dizainas
Daugiafunkcinė apdirbimo galvutė
Apdirbimas Y kryptimi: iki 1650 mm
Labai lanksčios stalo koncepcijos
Vektoriaus greitis: 131 m/min

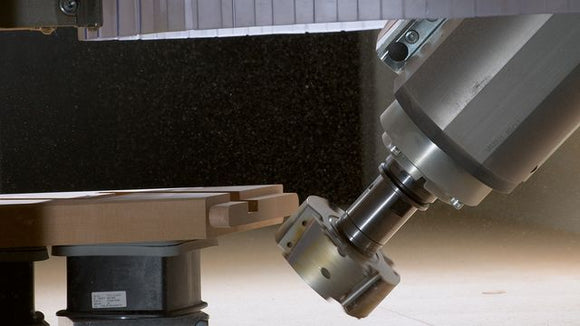

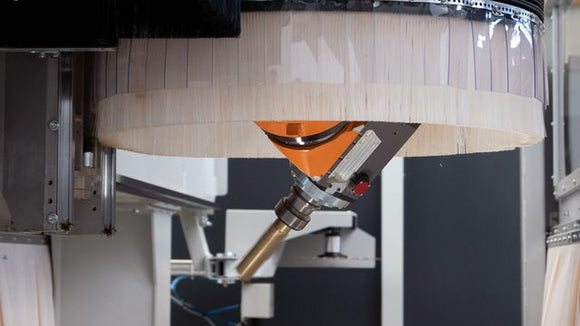

Galingas 5 ašių agregatas
Patikrinta 5 ašių technologija, įskaitant Beckhoff pavaras ir valdymą
Visiškai interpoliuojantis 13 kW, 5 ašių velenas (standartinė funkcija) sukasi iš abiejų pusių keraminiuose guoliuose, todėl užtikrina itin dideles pavaros laikymo jėgas.

Ekstremaliems medžio masyvo apdirbimo darbams atlikti idealiai tinka pasirinktinis PRO sukimo momento velenas. Su 18 kW galia ir mechaniniais A ir C ašių stabdžiais, ši mašina užtikrina ypatingą tvirtumą ir puikius rezultatus esant dideliam padavimo greičiui ir maksimaliai pašalinant drožles.


„Bluetooth“ stebėjimo lustas
Duomenų surinkimas ir veleno stebėjimas
Visi HOLZ-HER CNC apdirbimo centrai gali būti aprūpinti „ChipControl“ stebėjimo lustu.
Visi stebimi duomenys perkeliami į kompiuterį arba viaCockpit programėlę naudojant Bluetooth ryšį. Viršijus saugos parametrus, mašinos monitoriuje ir ViaCondition arba viaCockpit ekrane rodomas aliarmas, suteikiantis visą reikiamą informaciją.

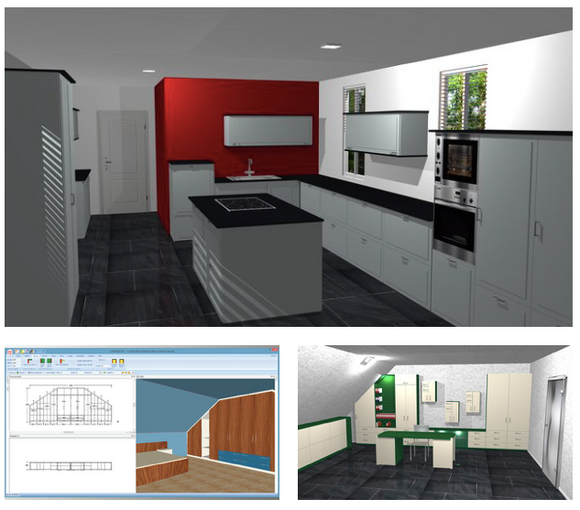

NEO CabinetControl – puikus 3D erdvinis planavimas su karkaso generatoriumi
NEO CabinetControl yra paprasčiausia ir greičiausiai valdoma programinė įranga, skirta profesionaliam naudojimui baldų planavime ir klientų pristatyme. Suplanuokite savo baldus arba suprojektuokite visą gyvenamąją aplinką. Palaikykite savo klientų vaizduotę, kad priimtumėte greitesnius sprendimus. Pateikite suplanuotus baldus taip tikroviškai kaip nuotrauką iš visų perspektyvų tiesiai savo klientui vietoje.

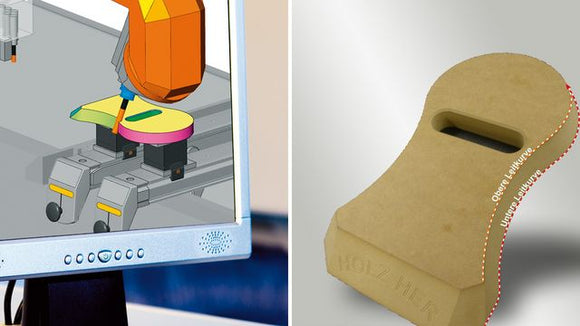

CAMPUS 5 ašių modulis – 3D modeliavimas
Net pagrindinėse EPICON mašinų versijose įdiegta mūsų subrendusi 3D medžiagos pašalinimo modeliavimo funkcija. CAMPUS 3D mašinos modeliavimą galima užsisakyti kaip papildomą funkciją. Tai siūlo:
Susidūrimų stebėjimas
Mašinos judesių ir medžiagos pašalinimo ant ruošinio trimatis modeliavimas
Grafinis apdirbimo galvutės, įrankio ir įrankių įvorės, stalo ir suspaudimo įtaiso vaizdas.
Galima atnaujinti aukščiau aprašytą mašinos modeliavimą su konsolių, siurbtukų ir spaustukų ekranu.

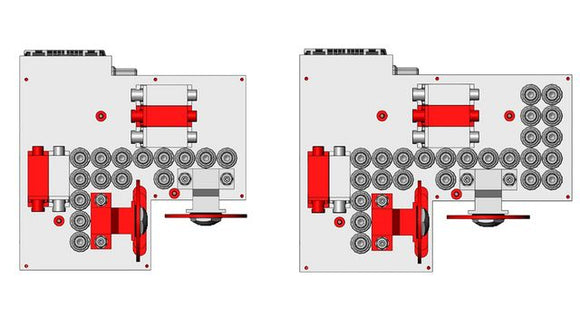

Integruota gręžimo galvutė su 21 | 31 špindeliais
21 špindelis
Gręžimo agregatas su 15 vertikalių špindelių

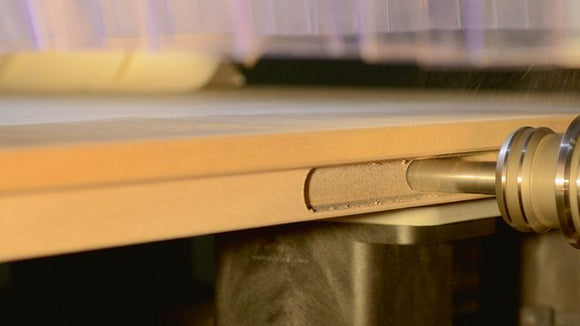

6 horizontalūs špindeliai (gali būti patobulinti su trečiu papildomu horizontaliu špindeliu X kryptimi ir antruoju horizontaliu špindeliu Y kryptimi).
Integruotas griovelių pjūklas X kryptimi (pasirenkamas antrasis griovelių pjūklas Y kryptimi)
31 špindelis
Gręžimo agregatas su 25 vertikaliais špindeliais
6 horizontalūs špindeliai (gali būti patobulinti su trečiu papildomu horizontaliu špindeliu X kryptimi ir antruoju horizontaliu špindeliu Y kryptimi).
Integruotas griovelių pjūklas X kryptimi (pasirenkamas antrasis griovelių pjūklas Y kryptimi)

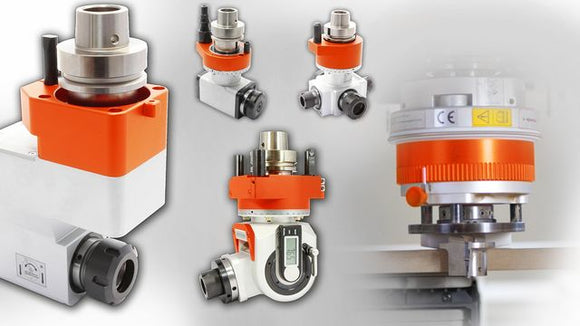

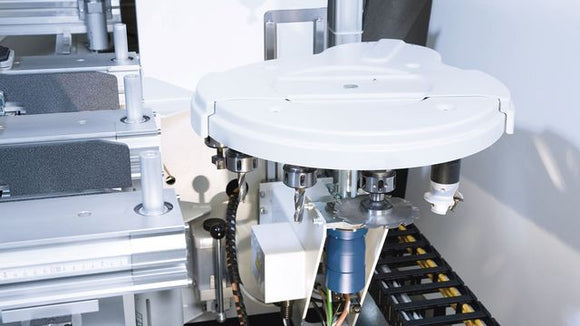

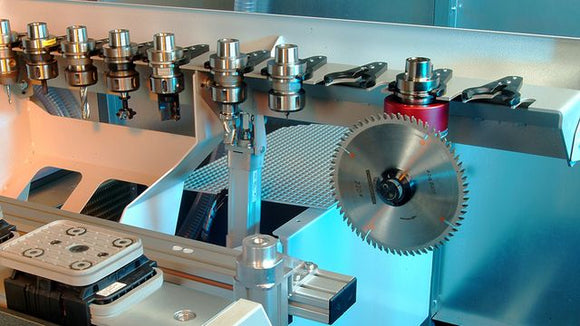

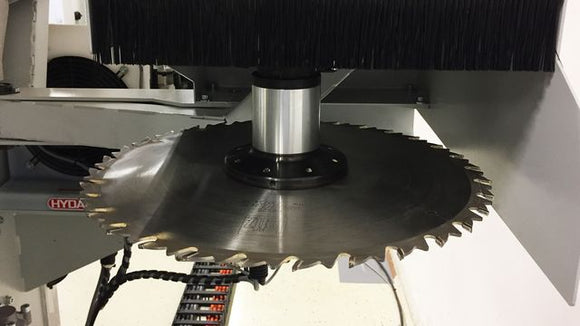

Apdirbimo galvutė – optimizuota praktikai

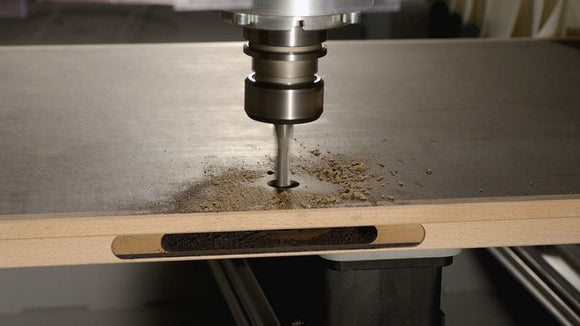

Gręžimas, pjovimas, frezavimas – EPICON serijos apdirbimo galvutė yra pritaikyta daugiafunkciam naudojimui ir puikiai tinka racionaliam paprastų ir sudėtingų korpuso dalių gamybai nuolatiniame darbe.
Dėl integruotos ir kompaktiškos konstrukcijos ši apdirbimo galvutė yra dinamiško veiksmo, pagreičio ir padėties nustatymo tikslumo pavyzdys. Net ir pagrindinėje įrangoje EPICON serija siūlo platų apdirbimo spektrą.

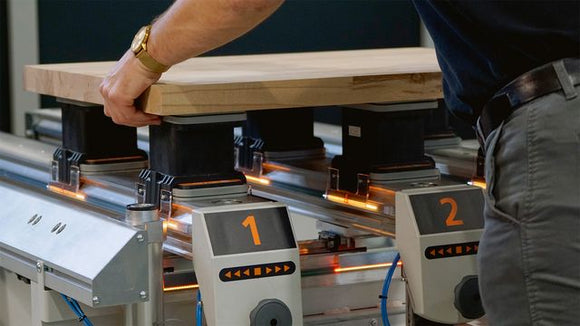

Standartinis: konsolinis stalas – ruošinio atrama optimaliai darbo eigai

Norint tiksliai apdirbti, reikia tiksliai ir saugiai išdėstyti ruošinius. Šiuo tikslu EPICON serijoje yra konsolinis stalas. Tai suteikia maksimalų lankstumą visose apdirbimo srityse; Net sudėtingų formų ruošinius galima greitai ir lengvai prispausti.
Tvirtos konsolės su vienos grandinės vakuumine sistema, šešiais lengvai judančiais skersiniais – su pneumatiniu užspaudimu X kryptimi. Tiek dešiniarankiai, tiek kairiarankiai pultus gali lengvai valdyti pneumatiškai vienu mygtuko paspaudimu.
Matavimo juostos X kryptimi, kad būtų galima greitai nustatyti konsolių padėtį, lazerinės rodyklės tiksliai nustatyti siurbtukų padėtį. Galimi kiti pultai ir siurbtukai.
125 milimetrų aukščio siurbtukai užtikrina apdirbimo galvutę su pakankamu tarpu iš visų pusių.
Judančios stotelės, ekscentrinės grūdintose kreipiančiose įvorėse. Stotelės gali būti nuleidžiamos pneumatiniu būdu.
Keturias pneumatiškai valdomas įkrovimo priemones galima pakelti ir nuleisti, kad būtų galima lengvai padėti sunkius ruošinius. Galimi papildomi įkrovimo pagalbiniai įtaisai.
Du dideli paviršiaus mygtukai suspaudimui.
Papildomi apdorojimo laukai didesniam pajėgumui (pasirinktinai).
Atskirai perjungiamos vakuuminės zonos apsaugo nuo vakuumo nuostolių.
Didelio našumo vakuuminiai siurbliai – 100 m³/val.
Pasirinktinai: Vakuuminiai siurbliai 140 m³/val ir 250 m³/val.

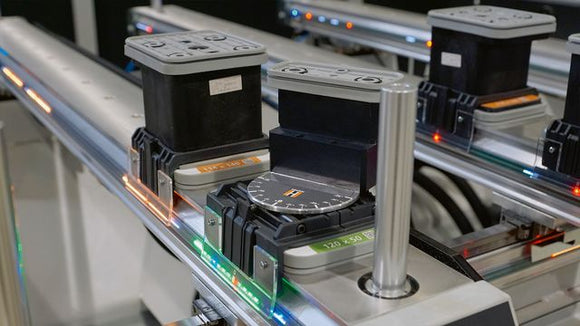

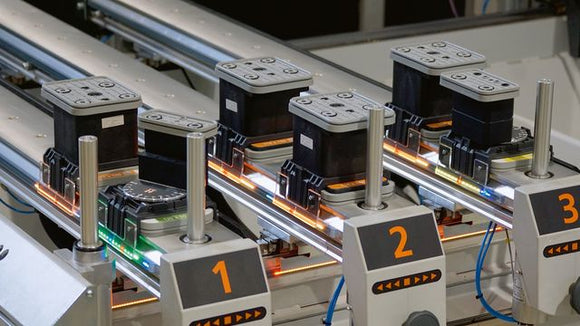

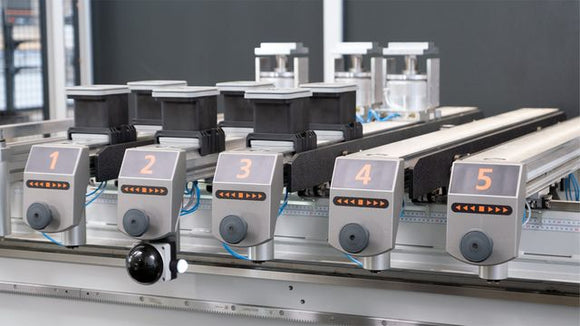

SynchroDrive stalas
Šiuolaikinė gamybos technologija su iki 50 servoašių
Dideliam greičiui, tiksliam ir patikimam paduku padėties nustatymui ant įvairaus dydžio ruošinių:
Pasirinktinai galima įsigyti su nuo šešių iki dešimties konsolių ir trimis arba keturiais padukų rinkiniais vienoje konsolėje
Kiekviena konsolė ir kiekvienas vakuuminis padukas turi savo didelio tikslumo servovariklį padėties nustatymui
Iki 50 SynchroDrive stalo servoašių yra sinchronizuojamos, valdomos ir išdėstytos taip, kad stalo nustatymo laikas sutrumpėtų iki absoliutaus minimumo ir tuo pačiu metu būtų užtikrinta tiksli konsolių ir paduku padėtis ant stalo.
Įvairių dydžių padukai, taip pat specialūs padukai medžio masyvo ir rėmo spaustukai pritaiko SynchroDrive stalą prie kiekvieno naudojimo

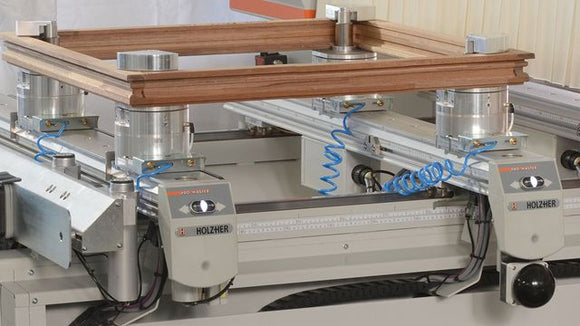

Gerai apgalvotas ruošinio tvirtinimas
CNC apdirbimo centrai tampa vis efektyvesni naudojant išmaniąją programinę įrangą kartu su patikrintomis technologijomis. Visos dalys turi būti pagamintos laikantis aukščiausių kokybės standartų ir naudojant visus įmanomus procesus vienu praėjimu. „Daugiau produkto galimybių“ koncepcija atveria naujus horizontus. Be to, CNC apdirbimas taip pat užtikrina tradicinių medienos apdirbimo jungčių atgimimą. Kai ankstesni rankiniai metodai apėmė brangius procesus ir didelius leistinus nuokrypius, šiais laikais tereikia kelių pelės paspaudimų ir sudėtingos jungtys sukuriamos iki aukščiausio tikslumo. Tokiu būdu iš naujo atrandamos staktos durys ir kregždinės jungtys.

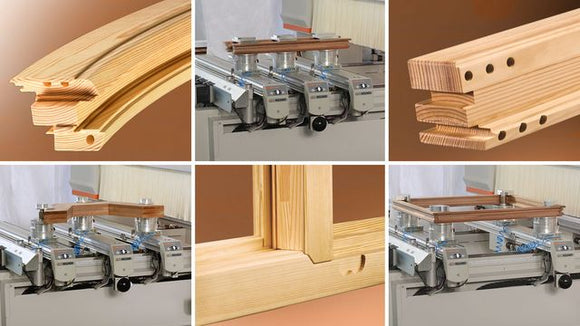

Kintama suderintų padukų ir ruošinio apkabų sistema, skirta paviršiaus apdirbimui, įskaitant tiesias ir lenktas rėmo dalis.

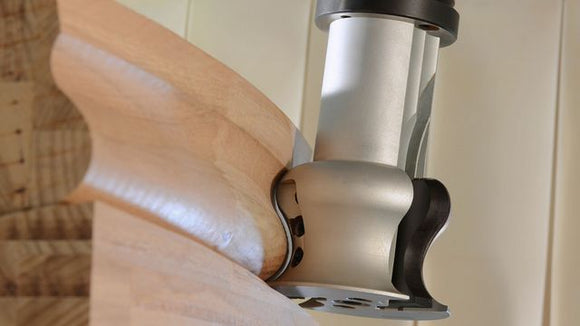

Protingas medžio masyvo apdirbimas
EPICON serija siūlo praktiškai neribotas apdirbimo galimybes. Sukurtos didžiausiems darbams atlikti, tvirta ir gerai apgalvota abiejų mašinų konstrukcija yra naujausias modernus ir pritaikytas pramoninis dizainas.
Dėl didelio apdirbimo ilgio X kryptimi CNC apdirbimo centrų konsolinis stalas idealiai tinka ilgoms detalėms, pvz., laiptams, žiemos sodams ir kt., apdirbti. Netgi dideli durų komponentai gali būti apdirbami labai efektyviai ir be problemų. švytuoklinis veikimas. Iki 1650 mm Y kryptimi ir 565 mm Z eiga EPICON puikiai tinka labai įvairioms, individualioms apdirbimo operacijoms.

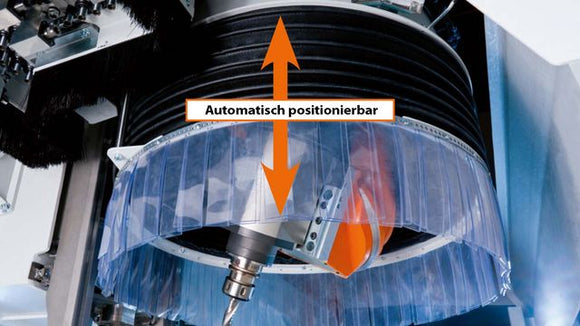

Lanksti evakuacija
Lanksti evakuacija – programuojama aštuonioms pozicijoms
Visiškai automatinis padėties nustatymas aštuoniose apdirbimo galvutės padėtyse, kad gaubtas būtų nepriekaištingai pritaikytas prie ruošinio aukščio. Tai garantuoja optimalų lustų pašalinimą.

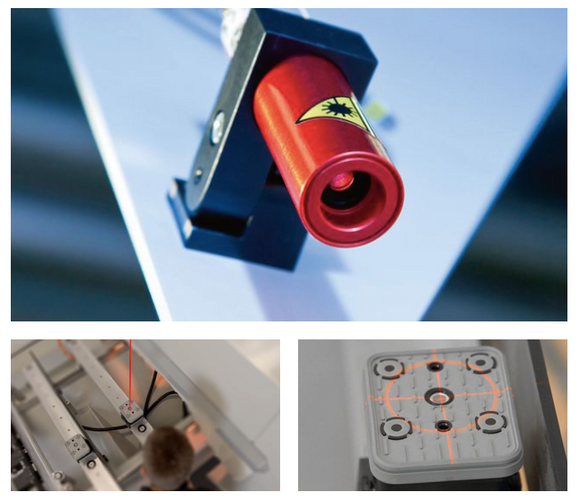

Lazerinės rodyklės kaip standartinė funkcija
Dešinėje ir kairėje apdirbimo galvutės pusėse pritvirtintos lazerinės rodyklės, skirtos tiksliai siurbtukų padėčiai arba ruošinio kontūrams sekti.

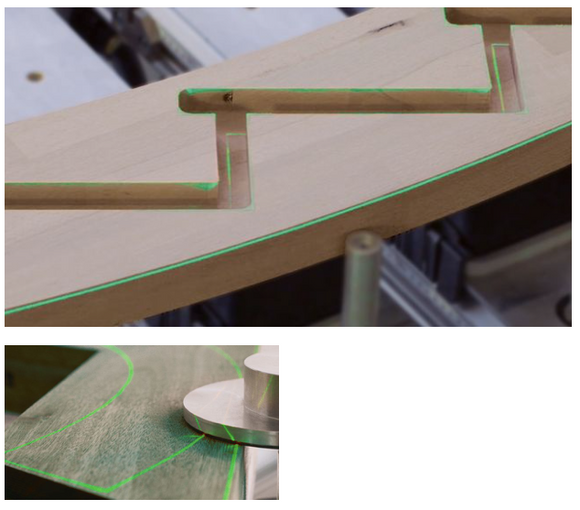

Kontūrinis lazeris – pilnas padėties nustatymo sprendimas
Kontūrinis lazeris – vienu metu projektuoja visą ruošinio kontūrą ir visus reikiamus vakuuminius siurbtukus, taip pat visas konsolės padėtis neribojant projektuojamų linijų skaičiaus.

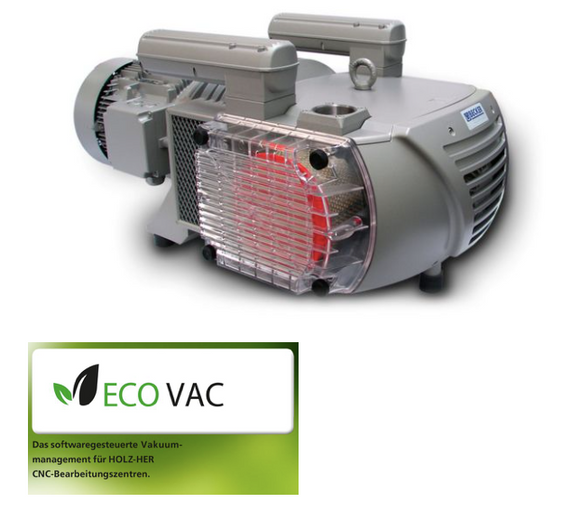

Efektyvi vakuuminė technologija
Itin didelio našumo, efektyvūs vakuuminiai siurbliai užtikrina, kad ruošinys būtų saugiai laikomas. Šie mažai priežiūros reikalaujantys sauso veikimo siurbliai taip pat išsiskiria mažu triukšmo kiekiu ir itin mažais priežiūros reikalavimais.

Be to, mūsų išmanusis ECO VAC vakuuminis valdymas naudoja programinę įrangą, užtikrinančią, kad reikiama vakuumo galia visada būtų, kai naudojami keli siurbliai.
