Dėl kainos pasiūlymo kreipkitės nurodytais kontaktais.

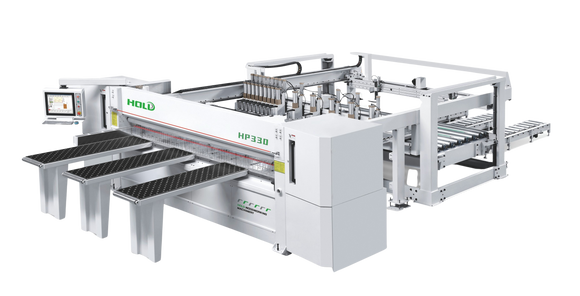

CNC plokščių pjovimo staklės HOLD HP330HB skirtas aukšto tikslumo ir našumo paketiniam plokštinių medžiagų išpjovimui su išankstiniu apatinės briaunos pjovimu. Staklės užtikrina švarų ir tvarkingą pjūvį be skeldėjimų apdorojant laminuotas ir briaunuotas plokštes, taip pat aukštą detalių matmenų pasikartojamumą. Modelis HP330HB orientuotas į automatizuotą darbą intensyvios gamybinės apkrovos sąlygomis ir skirtas ilgalaikei eksploatacijai serijinėje bei masinėje gamyboje.
Pritaikymo sritis HOLD HP330HB naudojamas baldų ir medžio apdirbimo įmonėse, kuriose reikalingas stabilus, greitas ir tikslus plokštinių medžiagų išpjovimas. Staklės taikomos:
- korpusinių baldų gamyklose;
- staliaus ir medžio apdirbimo cechuose;
- automatizuoto paketinio išpjovimo skyriuose;
- skaitmeninio valdymo ir išpjovimo optimizavimo gamybos linijose.
Apdorojamos medžiagos: laminuotos drožlių plokštės (LMDP), drožlių plokštės (MDP), MDF, plaušų plokštės (DVP) ir kitos analogiškos plokštinės medžiagos.
Pagrindiniai privalumai Aukštas našumas CNC plokščių pjovimo centras aprūpintas galingu pjovimo agregatu, skirtu stabiliam plokščių paketų pjovimui. Servovariklių naudojimas pjovimo vežimėlio ir stūmėjo judėjimo sistemoje užtikrina aukštą dinamiką, tikslų pozicionavimą ir trumpesnį gamybinio ciklo laiką.
Kokybiškas išpjovimas be skeldėjimų Pagrindinis pjūklas aprūpintas automatine pjūklo aukščio reguliavimo sistema priklausomai nuo medžiagos storio, kas užtikrina optimalias pjovimo sąlygas. Priešpjūklinis agregatas efektyviai apsaugo nuo skeldėjimų susidarymo dekoratyviniuose plokštės paviršiuose.
Tikslus ruošinių fiksavimas ir pozicionavimas Plokščių paketas patikimai fiksuojamas pneumatiniais gniaužtais ir prispaudimo sija, kas užtikrina stabilų medžiagos padavimą į išpjovimo zoną. Pneumatinis šoninis išlygintuvas pagreitina prispaudimo operaciją ir eliminuoja iškraipymus, įskaitant darbą su siaurais ruošiniais.
Valdymo automatizacija Integruotas pramoninis kompiuteris su jutikliniu ekranu užtikrina patogų ir intuityvų staklių valdymą. Valdymo sistema leidžia:
- kurti ir redaguoti išpjovimo schemas;
- modeliuoti pjovimo procesą;
- integruotis su optimizavimo programomis;
- dirbti su brūkšninio kodo ir gamybos automatizavimo sistemomis.
Tai didina gamybinio proceso skaidrumą ir mažina žmogaus faktoriaus įtaką.
Konstrukcijos ypatybės CNC plokščių pjovimo centras HOLD HP330HB pagamintas ant tvirtos ir stabilios staktos, pritaikytos darbui didelių apkrovų sąlygomis. Pjovimo agregatas juda plieninėmis kreipiančiomis naudojant servovariklį, užtikrinantį sklandų judėjimą, stabilumą ir aukštą pjūvio pasikartojamumą. Darbinė zona aprūpinta padavimo ir darbiniais stalais su oro pagalve bei rutulinėmis atramomis, kas palengvina plokščių perkėlimą ir sumažina fizinę apkrovą operatoriui. Išpjovimo zonos darbinis stalas pagamintas iš dilimui atsparaus plieno su apsaugine danga, apsaugančia plokščių paviršių nuo pažeidimų. Stūmėjo pavara realizuota pagal „krumpliaračio – krumpliastiebio“ schemą, kas užtikrina tikslią ir patikimą ruošinių paketo padavimą net esant dideliam darbo greičiui. Elektros valdymo sistema sukurta naudojant žinomų pasaulinių gamintojų komponentus ir pasižymi aukštu atsparumu trikdžiams, užtikrinant stabilią ir energiją taupančią įrangos veiklą.
Techniniai duomenys
-
Maksimalus pjovimo ilgis: 3180 mm
-
Maksimalus pjovimo plotis: 3300 mm
-
Minimalūs ruošinio matmenys pjovimui: 70 × 70 mm
-
Maksimalus pjūklo išėjimas: 120 mm
-
Pagrindinio pjūklo skersmuo: 400 mm
-
Pagrindinio pjūklo veleno skersmuo: 75 mm
-
Priešpjūklo skersmuo: 160 mm
-
Priešpjūklo veleno skersmuo: 45 mm
Greitiniai rodikliai:
- Maksimalus pjovimo agregato greitis pirmyn: 100 m/min
- Pjovimo agregato greitis atgal: 0–100 m/min
- Stūmėjo greitis pirmyn: 0–100 m/min
- Stūmėjo greitis atgal: 0–100 m/min
Galia:
- Pagrindinio pjūklo variklio galia: 22 kW
- Priešpjūklo variklio galia: 2,2 kW
- Pjovimo vežimėlio servovariklio galia: 1,8 kW
- Stūmėjo servovariklio galia: 1,8 kW
- Stalų pripūtimo variklio galia: 2,2 kW
-
Bendra galia: 41 kW
Kiti duomenys:
- Šoninis išlygintuvas: pneumatinis
- Gniaužtų skaičius: 10 vnt.
- Galinio pakrovimo platformos matmenys: 3800 × 2200 × 600 mm
Matmenys ir svoris:
- Ilgis: 8100 mm
- Plotis: 5400 mm
- Aukštis: 2220 mm
- Masa: 11 000 kg
