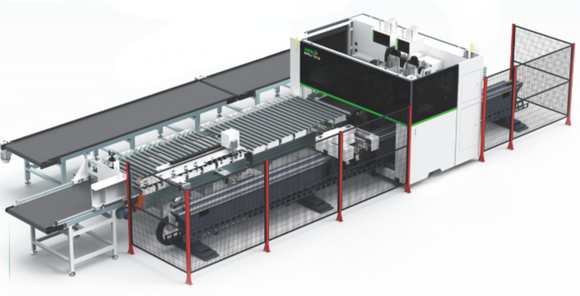

Naujosios kartos Drill King MAX6 — nepertraukiamo didelio greičio gręžimo centras, atveriantis naują mažų išlaidų ir didelio našumo gamybos erą. Du dvigubų griebtuvų komplektai dirba pakaitomis švytuokliniu režimu: kol vienas komplektas apdirba plokštę, antrasis tuo pačiu metu paruošia kitą. Taip pasiekiamas nepertraukiamas plokščių padavimas ir apdirbimas „per visą liniją“ — grąžinimo į pradinę padėtį ir laukimo nebelieka, o gamybos išeiga ženkliai išauga.
Skirtingos linijos konfigūracijos:
Liniją galima sukomplektuoti pagal Jūsų gamybos apimtis, patalpų išplanavimą ir automatizavimo lygį — nuo bazinės konfigūracijos su rankiniu pakrovimu iki visiškai automatizuotos linijos su pakrovimo ir iškrovimo portalais bei grąžinimo transporteriais. Schemose pavaizduoti gamintojo standartiniai variantai (A, B, B1, B2, C, C1). Tinkamiausią variantą parinksime kartu, įvertinę Jūsų cecho matmenis ir planuojamą našumą.
Dvigubas našumas — dirbama greičiau, išsiunčiama daugiau, užsakymai nevėluoja
Perpus mažiau darbo jėgos — vienas operatorius įrenginiui leidžia sutaupyti vieno darbuotojo atlyginimą
Dvigubas tikslumas — tikslus skylių pozicionavimas pašalina perdirbimą ir klientų pretenzijas
Perpus mažesnės elektros sąnaudos — energetiškai efektyvesnis įrenginys mažina elektros sąskaitas
Technologiniai pranašumai
Du dvigubų griebtuvų komplektai dirba pakaitomis švytuokliniu režimu — įrenginio naudojimo lygis viršija 92 %. Palyginti su tradicine įranga, efektyvus apdirbimo laikas padidėja daugiau nei 50 %.
Viršutinis špindelis 6 kW, patentuota technologija: tuo pačiu metu aprūpintas horizontaliu pjūklo disku ir vertikalia freza, todėl gali atlikti apšvietimo kabelio ir LED juostos griovelių apdirbimą.
Nepriklausoma pneumatinė sistema: aprūpinta atskira oro talpykla ir slėgio didinimo siurbliu, teikiančiu stabilią energiją išimtinai gręžimo mazgams ir griebtuvams — taip užtikrinamas vienodas gręžimo gylis.
Simuliacijos funkcija leidžia iš anksto peržiūrėti apdirbimo veiksmus ir išvengti klaidų.
Apdirbimo statistika: sistema surenka kiekvienos plokštės QR kodo duomenis ir seka pradžios laiką, pabaigos laiką, bendrą apdirbimo trukmę bei pakrovimo ir iškrovimo intervalus — tai palengvina darbuotojų veiklos valdymą.
Daugiaašė CNC sistema su daugiakanale technologija: apdirbdama esamą plokštę mašina iš anksto nuskaito kelias eilėje esančias plokštes ir jas išrikiuoja — taip sutrumpinamas nuskaitymo laikas. Tuo pačiu metu iškrovimas ir apdirbimas valdomi daugiakanale technologija: griebtuvas grįžta į pakrovimo poziciją kitai plokštei vos atleidus ankstesnę.
Ciklinis procesas: apdirbimo metu du griebtuvų komplektai seka vienas kitą, todėl gręžimo laukimo laikas sumažėja, o gręžimo mazgų efektyvumas išnaudojamas maksimaliai.
Padavimo griebtuvai turi unikalią konstrukciją su keturiais pozicionavimo kaiščiais kiekvienam griebtuvui — tai užtikrina didesnį stabilumą apdirbant siauras juostas.
Didelio standumo staklių rėmo konstrukcija — užtikrina ilgalaikį geometrinį stabilumą net nuolat dirbant su didelėmis apkrovomis.
Didelių duomenų analizė: sistema seka kiekvieno grąžto naudojimo skaičių. Pasiekus nustatytą naudojimo limitą, operatoriui pranešama, kad grąžtą reikia pakeisti.
Apdirbti ir dar neapdirbti failai ekrane aiškiai atskiriami, todėl operatorius lengvai patikrina, ar nepraleista kuri nors plokštė.
Nuotolinės paslaugos per tinklą — mašinos atnaujinimai ir atsarginės kopijos. Magistralinio ryšio technologija teikia detalią aliarmų informaciją ir sklandžią integraciją su MES sistemos aliarmų sąsajomis.
Gręžimo galva
Padidintos konfigūracijos gręžimo agregatas su trimis gręžimo galvomis. Didesnis špindelių skaičius leidžia vienu praėjimu atlikti daugiau gręžimo operacijų — sutrumpėja ciklo laikas ir mažiau perderinimų dirbant su sudėtingomis detalėmis.
Dvi viršutinės gręžimo galvos: 2 × 12V/8H
Apatinė gręžimo galva: 1 × 10V
Vienas viršutinis frezavimo velenas su pjūklu
Du apatiniai frezavimo velenai
Keturi griebtuvai
Du dvigubų griebtuvų komplektai dirba pakaitomis švytuokliniu režimu, todėl įrenginio naudojimo lygis viršija 92 % — palyginti su tradicine įranga, efektyvus apdirbimo laikas padidėja daugiau nei 50 %. Servo valdoma dvigubų griebtuvų plokščių manipuliavimo sistema užtikrina tikslų pozicionavimą. Keturi pozicionavimo stulpeliai padidina stabilumą apdirbant mažas plokštes. Griebtuvai turi savaiminio valymo sistemą, kuri nupučia dulkes ir taip apsaugo suspaustas plokštes nuo pažeidimų.
